RLA-PoECS1 (PoE комбиниращо устройство и сплитер)

Приложимо за: Reolink PoE камери (с изключение на RLC-823A, RLC-823A 16X, RLC-823S1, P840, RLC-823S2, P850, Duo Floodlight PoE, Floodlight PoE, Elite Pro Floodlight PoE) и Reolink NVR устройства с хардуерна версия: RLN8-410 (N7MB01 / NVR_NNT3NA78P), RLN16-410 (N6MB01 / NVR_NNT4NA716P), RLN36, NVS36, NVS8, NVS16, NVS36, RP-PN8, RP-PN16.

Независимо дали искате да разширите съществуващата си система за видеонаблюдение или сте закупили няколко камери едновременно и искате да избегнете необходимостта от допълнително окабеляване, RLA-PoECS1 е създаден именно за тази цел.

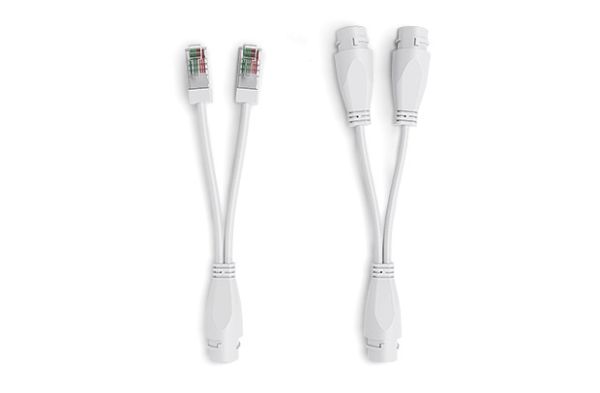

RLA-PoECS1 се състои от комбинатор, сплитер и три влагоустойчиви капачки. Ето как функционира всеки от компонентите:

• Комбинатор: Оборудван с два мъжки RJ45 конектора, комбинаторът обединява данните и PoE захранването от два порта в един кабел. И двата RJ45 конектора трябва да бъдат свързани към PoE суич или Reolink NVR.

• Сплитер: Сплитерът разполага с два женски RJ45 конектора, които осигуряват предаването на данни и PoE захранване към две камери.

• Влагоустойчива капачка: Трите влагоустойчиви капачки са включени в комплекта и служат за защита на конекторите в края на сплитера.

Забележка: Комбинаторът и сплитерът трябва да се използват заедно. Не трябва да се използва само един от двата компонента за свързване на камерите.
Схемата на свързване е показана на изображението по-долу:
